La spinta verso la miniaturizzazione estrema dei corpi illuminanti lineari ha imposto nuove sfide progettuali ai produttori di apparecchi di illuminazione. La necessità di ridurre le sezioni dei profili senza sacrificare il controllo fotometrico richiede una sinergia perfetta tra sorgente, ottica e gestione termica. In questo scenario, il connubio tra i moduli LED LineMAX di REDMADE e le ottiche LEDiL Daline rappresenta una soluzione allo stato dell’arte per sistemi lineari ad alta densità luminosa.
Il modulo LineMAX con LED CSP

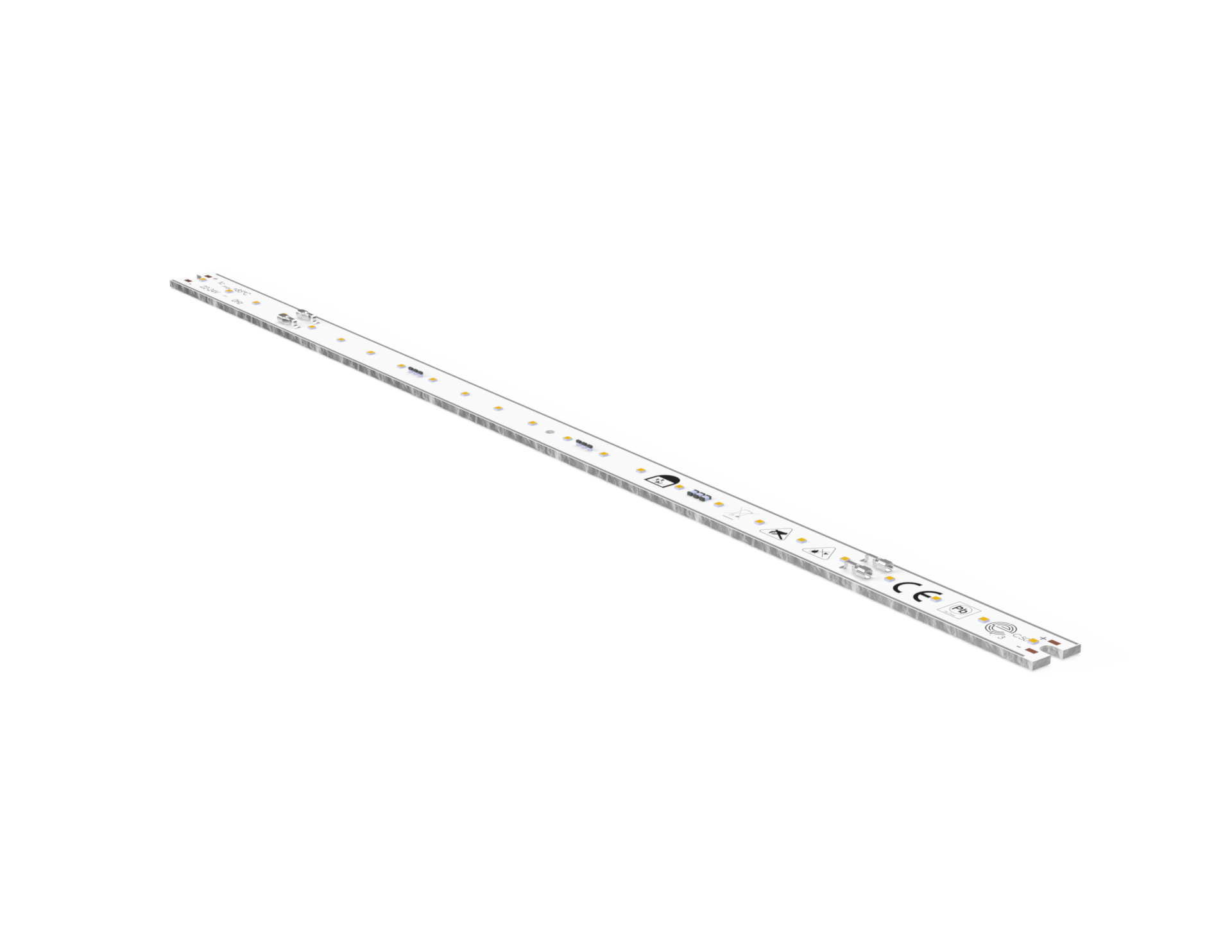

Per assecondare le restrizioni dimensionali imposte dalle ottiche LEDiL Daline, REDMADE ha sviluppato il cuore del sistema: un modulo LED dedicato (R1C50) basato su tecnologia CSP (Chip Scale Package) e inserito nella famiglia di prodotto LineMAX, dedicata alle soluzioni lineari indoor.
L’adozione di LED CSP è la scelta ideale per chi mira alle massime prestazioni in spazi ridotti. Sono stati selezionati LED CSP di ultima generazione che garantiscono allo stesso tempo performance ottiche d’eccellenza e un comfort visivo superiore. Rispetto ai tradizionali package SMD (come il 2835 o il 3030), il CSP permette correnti di pilotaggio superiori e garantisce una miscelazione cromatica ottimale.
Il modulo REDMADE ha dimensione 280x12mm, garantisce un flusso luminoso fino a 2580 lm con un’efficacia massima di 177 lm/W. È disponibile CRI 80 e 90, sia in Corrente Costante (CC) che in tensione costante (CV 24V) per rispondere a diverse esigenze installative.
CSP LED module for LEDiL Daline | R1C50
Le ottiche LEDiL Daline
La serie LEDiL Daline si distingue nel panorama delle ottiche lineari per il suo ingombro minimo, misurando soltanto 10 mm di larghezza. Questo fattore consente lo sviluppo di apparecchi estremamente sottili, ideali per l’integrazione architettonica a scomparsa o per sistemi a binario miniaturizzati.
Il core tecnologico delle lenti Daline risiede nella geometria interna, progettata per massimizzare l’efficienza luminosa. La configurazione Dark Light permette di ottenere valori di UGRmolto contenuti, spesso inferiori a 19, a seconda della distribuzione scelta e della densità dei LED. Questo parametro è fondamentale per la conformità alla norma EN 12464-1.
Realizzate in PMMA ottico, le lenti Daline sono disponibili in un’ampia gamma di fasci, tra cui:
- Medium: Per un’illuminazione precisa.
- Wide e Very Wide: Per un’illuminazione generale omogenea.
- Wallwasher ed Elittica: Per applicazioni in ambito retail.
Il sistema completo con profilo in alluminio

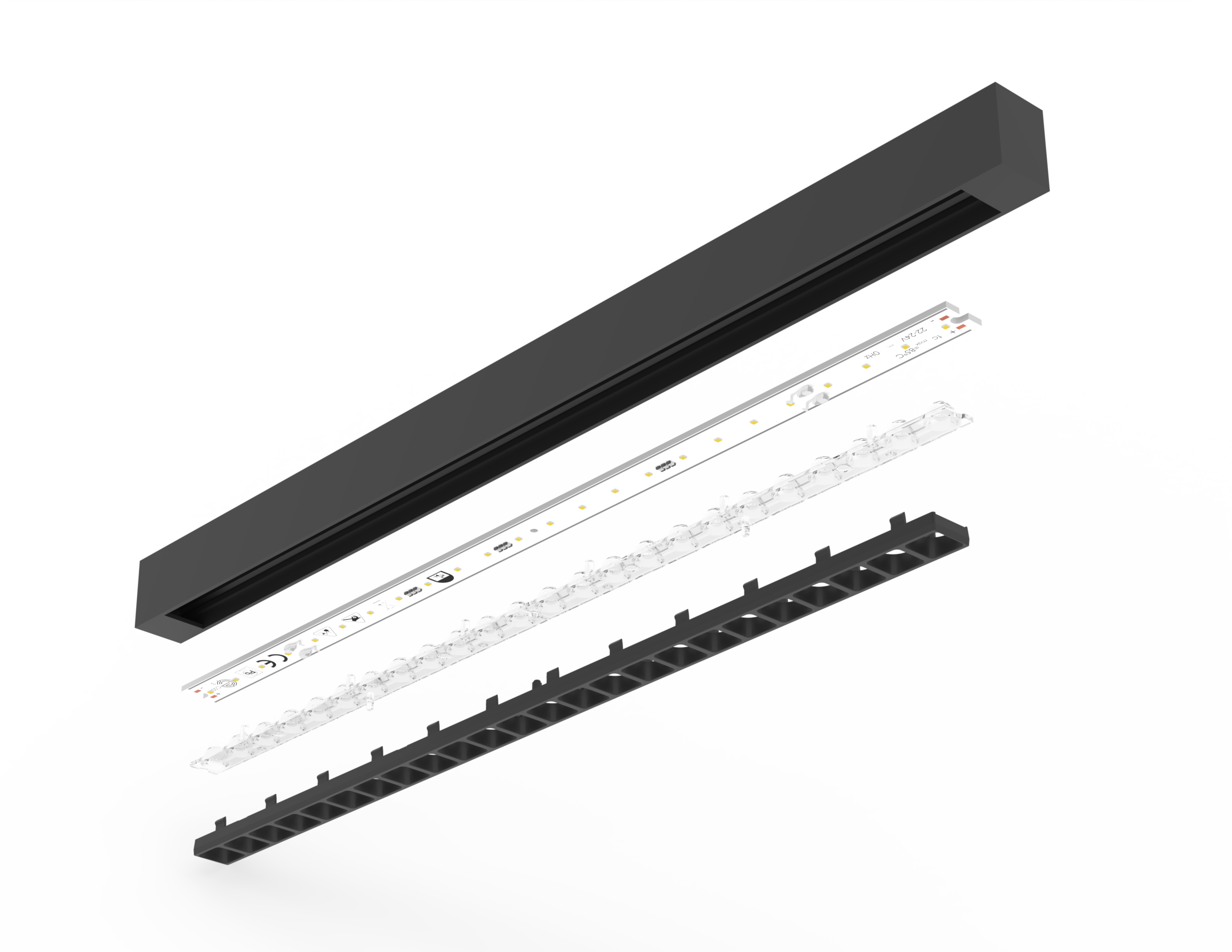

Un aspetto critico nello sviluppo di un nuovo prodotto lighting è il “Time-to-Market”. Per agevolare le aziende di illuminazione, REDMADE propone un kit completo che integra modulo LED, ottica LEDiL Daline e profilo estruso dedicato in alluminio.
Il profilo in alluminio è stato progettato non solo come supporto estetico, ma come componente funzionale del sistema termico e meccanico. Il design garantisce la massima flessibilità applicativa, in quanto supporta installazioni a plafone, a sospensione o incassate, offrendo ai progettisti una piattaforma versatile.
