I moduli LED Zhaga Book 15 a marchio REDMADE fanno parte delle soluzioni ad alta potenza della famiglia LightMAX e sono progettati per applicazioni outdoor, come street lighting, area lighting e high-bay.
La gamma comprende diversi formati, dalle soluzioni più compatte da 70×50mm fino ai moduli da 120×50mm, 170×50mm e 220×50mm, permettendo di rispondere a differenti esigenze in termini di potenza, flusso luminoso e dimensioni dell’apparecchio.
I moduli presentati in questo articolo sono sviluppati per l’abbinamento con ottiche 2×2 e sono disponibili nelle versioni con LED 3535 e 5050. La combinazione tra diversi formati, tecnologie LED e ottiche rende la gamma facilmente integrabile in progetti di illuminazione con differenti requisiti prestazionali e fotometrici.
La gamma LightMAX comprende inoltre moduli sviluppati per ottiche 2×3, ai quali abbiamo dedicato uno specifico approfondimento.
Indice dei contenuti
Che cos’è lo standard Zhaga Book 15?
Il consorzio Zhaga è noto per la standardizzazione delle interfacce dei componenti LED, tra cui moduli LED, holders, ottiche e driver.
Il consorzio Zhaga lavora per semplificare la filiera di fornitura dell’illuminazione LED e la progettazione e di apparecchi. Attraverso i cosiddetti “Books”, sviluppa specifiche basate sui componenti e sui temi dell’illuminazione intelligente. In questo articolo, in particolare, presenteremo i prodotti conformi allo Zhaga Book 15.
Il Book 15 definisce le specifiche che riguardano moduli LED rettangolari finalizzati all’uso con array di lenti. In questo modo si va a creare un “ecosistema” costituito da moduli LED e lenti similari e combinabili fornite da più produttori. L’ecosistema di moduli LED e lenti disponibili sul mercato consente di rinnovare gli apparecchi di illuminazione durante la loro vita utile con nuove combinazioni modulo-ottica, favorendo così l’economia circolare.
I moduli LED Zhaga Book 15 richiedono un driver LED separato e solitamente vengono montati su un dissipatore di calore. Le gamme di lunghezza vanno da un minimo di 72.6x50mm ad un massimo di 225x50mm. I moduli abbinati a lenti sono in genere utilizzati con copertura protettiva IP per applicazioni di illuminazione esterna, tra cui illuminazione stradale, di vialetti e di aree esterne.
Le caratteristiche prestazionali del modulo LED e delle lenti sono intenzionalmente al di fuori dell’ambito di questa specifica per consentire differenziazione e innovazione.
REDMADE, a tal proposito, dispone di una vasta gamma di soluzioni che utilizzano sia un footprint compatibile con LED 3535 sia con LED 5050, per venire incontro a qualsiasi esigenza e richiesta.
Moduli LED 70x50mm per ottiche 2×2

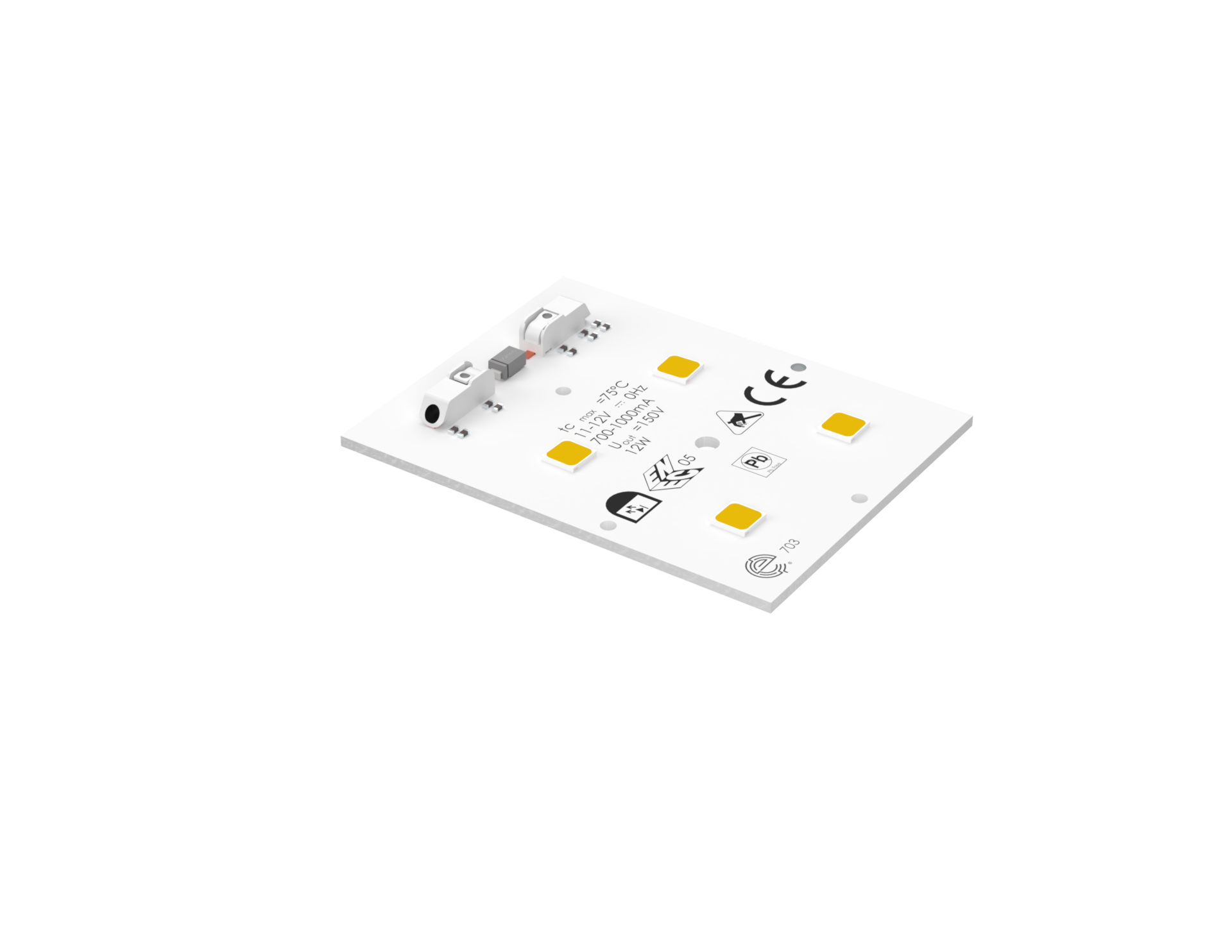

2×2 power LED module 5050 | R0703
2×2 power LED module 3535 | R0308
Moduli LED 120x50mm per ottiche 2×2
2×4 power LED module 3535 | R0241
2×4 power LED module 5050 | R0485
Moduli LED 170x50mm per ottiche 2×2
2×6 power LED module 3535 | R0B86
2×6 power LED module 5050 | R0498
Moduli LED 220x50mm per ottiche 2×2
2×8 power LED module 3535 | R0229

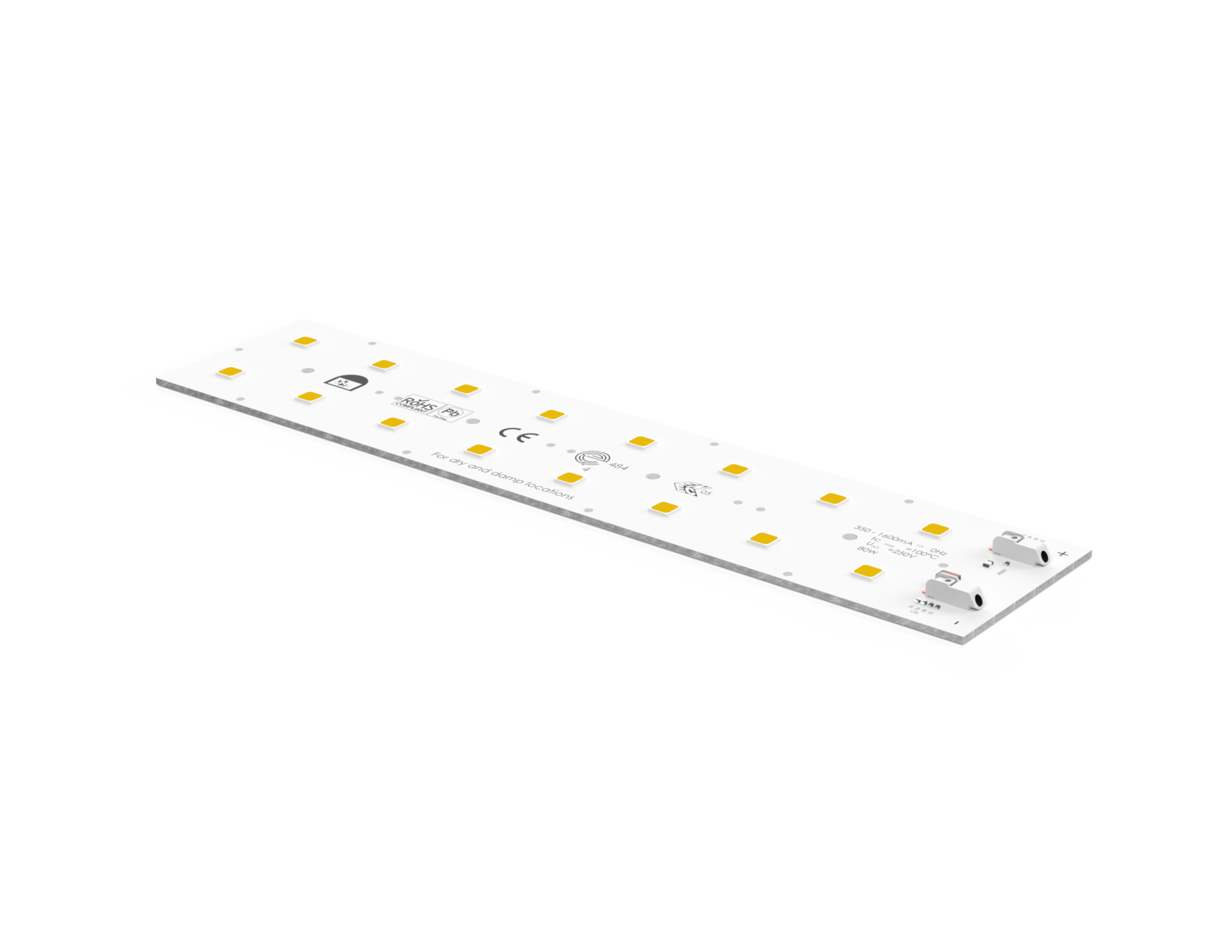

2×8 power LED module 5050 | R0484
Prestazioni aggiornate per i moduli con LED 5050
REDMADE ha aggiornato le prestazioni dei moduli LightMAX Zhaga Book 15 equipaggiati con LED 5050, aumentando l’efficacia delle configurazioni standard.
Le versioni Standard (STD) raggiungono oggi un’efficacia fino a 210 lm/W, con un miglioramento medio di circa il 5% rispetto alle precedenti configurazioni.
Per le applicazioni che richiedono prestazioni ancora più elevate, è inoltre disponibile una versione High Efficiency (HEF), che raggiunge fino a 226 lm/W.
L’aggiornamento riguarda esclusivamente i moduli Zhaga Book 15 con LED 5050; le configurazioni della gamma equipaggiate con LED 3535 non sono interessate da questa evoluzione.
| Modulo LED | Dimensioni | Standard (STD) | High Efficiency (HEF) |
|---|---|---|---|
| 2×4 – R0485 | 120 × 50 mm | Up to 210 lm/W | Up to 226 lm/W |
| 2×6 – R0498 | 170 × 50 mm | Up to 210 lm/W | Up to 226 lm/W |
| 2×8 – R0484 | 220 × 50 mm | Up to 210 lm/W | Up to 226 lm/W |
