L’illuminazione LED High Bay è storicamente una delle aree applicative e di ingegnerizzazione dove REDMADE ha visto nascere i progetti di maggior successo. Grazie alle recenti partnership avviate con LEDiL e Lifud, abbiamo avuto modo di completare la proposta di soluzioni LED High-Bay con i relativi accessori a completamento del sistema. Con questo proposito nascono i moduli LED a marchio REDMADE compatibili con ottiche LEDiL Victoria e Victoria-Mini e integrabili con la nuova generazione degli UFO driver H8 di Lifud.
Indice dei contenuti
Differenza tra High-Bay e Low-Bay
Esistono due categorie di apparecchi LED simili per nome ma differenti per tipologia di applicazione: High-Bay e Low-Bay, entrambi utilizzati per illuminare ampie aree e montati su soffitti alti per fornire una luce più intensa, riducendo al contempo l’abbagliamento.
L’altezza del soffitto è generalmente il tratto distintivo più efficace per distinguere gli apparecchi low bay, che funzionano con soffitti alti tra i 3,6 e i 6 metri, da quelli high bay, che illuminano soffitti tra i 6 e i 13 metri. Diversa è poi la potenza di alimentazione: per l’illuminazione LED low bay è inferiore a 100 watt, mentre per l’high bay può superare i 100 watt. Le due tipologie di applicazione, infine, utilizzano diversi metodi di sospensione. Le lampade low bay sono montate a sospensione con catene o ganci, mentre le lampade high bay possono essere appese tramite un gancio, una catena o una sospensione o fissate direttamente al soffitto come una plafoniera.
Con la definizione di “high-bay” ci si riferisce quindi ad una luce che illumina un’ampia area caratterizzata da soffitto alto. Tra gli esempi applicativi includiamo magazzini, edifici commerciali, capannoni industriali e similari.
Moduli LED high bay a marchio REDMADE
Nell’ultimo catalogo prodotti abbiamo lanciato la prima serie di moduli dedicati all’illuminazione LED high bay. Le due schede in questione, rispettivamente di diametro 150mm e 254mm fanno parte della famiglia di prodotto FlatMAX.
La scheda LED R4C60 è progettata per l’ottica LEDiL Victoria-Mini, è costituita da 160 LED 2835 con flusso massimo di 7711 lumen e un’efficacia fino a 219 lm/W.
La scheda LED R4D99 è invece progettata per la lente LEDiL Victoria, è costituita da ben 320 LED 2835 con flusso massimo di 23937 lumen e un’efficacia fino a 209 lm/W.

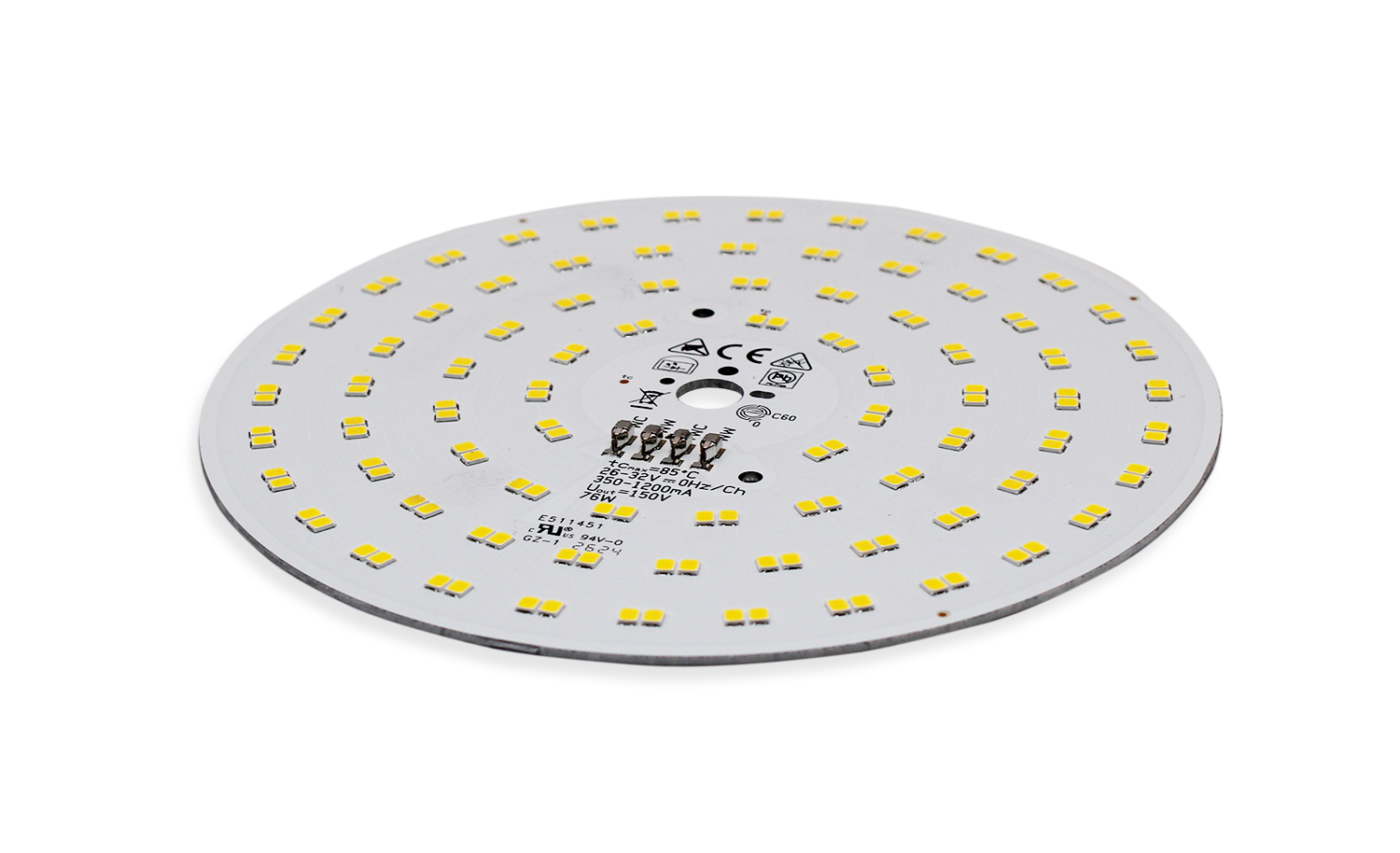

Round LED module for LEDiL Victoria-Mini | R4C60
- PCB diameter: 150mm
- Up to 7711 lm
- Up to 219 lm/W
- CRI 80

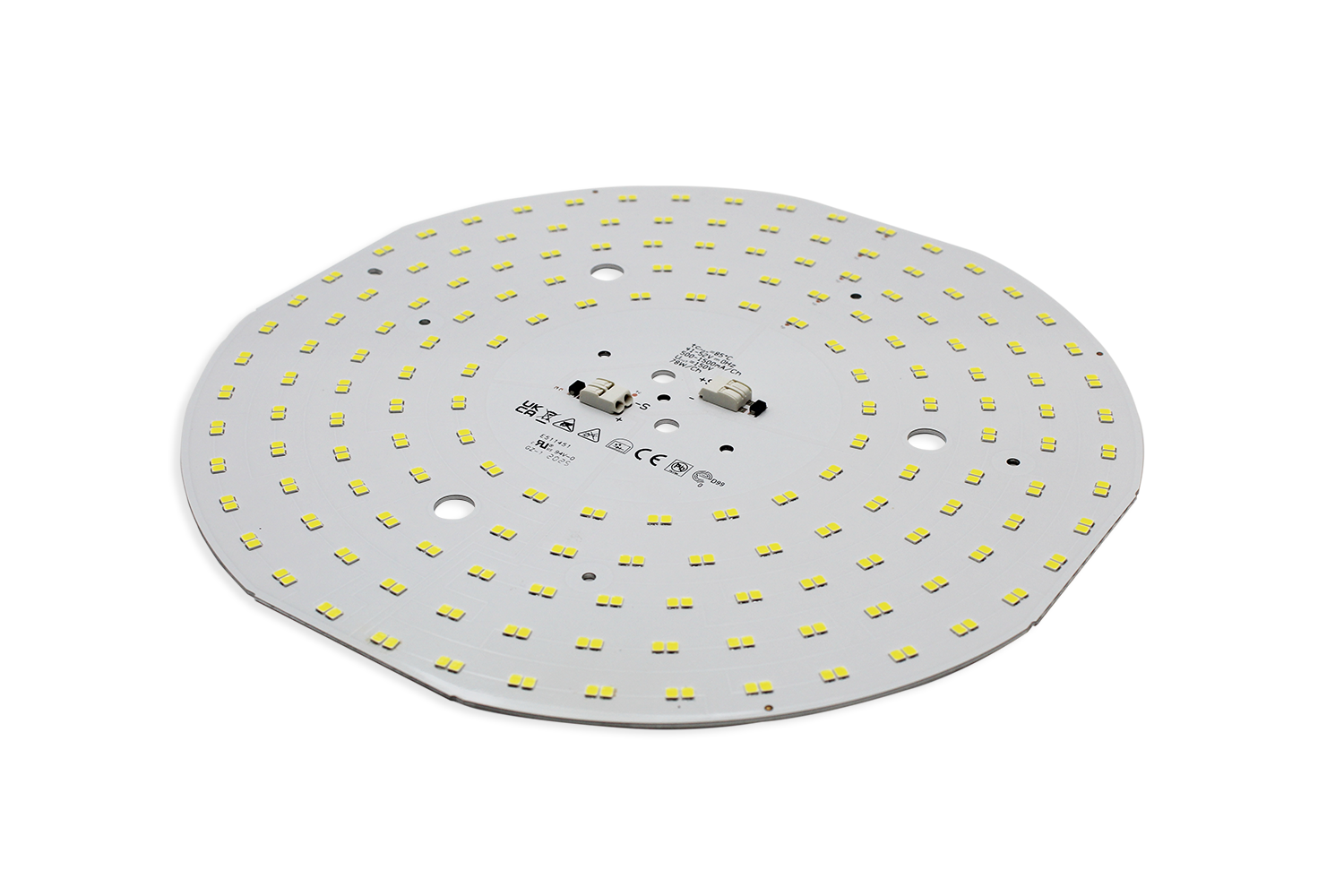

Round LED module for LEDiL Victoria | R4D99
- PCB diameter: 254mm
- Up to 23937 lm
- Up to 209 lm/W
- CRI 80, 90
Le ottiche LEDiL Victoria e Victoria-Mini
Le lenti Victoria e Victoria-Mini di LEDiL sono ormai consolidate nel mercato come prodotti d’eccellenza per l’illuminazione LED high bay.
Nello specifico, l’ottica LEDiL Victoria, con un diametro di 300mm e 160 punti focali, garantisce uno spazio sufficientemente ampio da ospitare una luce intelligente e altri sensori, oltre a un driver integrato.
È progettata per apparecchi con potenza fino a 160W e permette di raggiungere un flusso massimo di 26.000 lumen.
Le “sorelle” più piccole, chiamate appositamente Victoria-Mini, sono progettate per apparecchi di illuminazione con potenza inferiore a 100W, per fornire facilmente un range da 5.000 a 20.000 lumen. Il design ottico di soli 180mm di diametro è dotato di 80 punti focali rivestiti con la superficie RZ brevettata da LEDiL per evitare fastidiosi problemi di colore in sovrapposizione all’angolo.

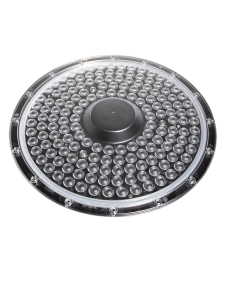

Victoria

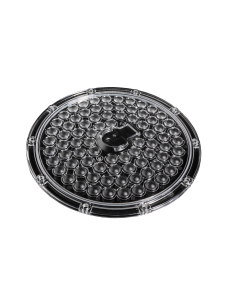

Victoria-Mini
UFO driver – La serie H8 di Lifud
A completamento delle soluzioni LED per high bay fornite da REDMADE, abbiamo selezionato uno dei prodotti high runner di Lifud: gli UFO driver della serie H8. Giunti alla generazione 8, sono un mix perfetto per completezza di funzioni e protezione, oltre che per tensione massima e durata della garanzia.
A proposito di garanzia, si parla di 50.000 ore in condizioni di Tc 85°C e funzionamento a piena potenza, dando prova di una qualità e una stabilità a lungo termine senza eguali nel mercato dei driver per illuminazione LED high bay.
Dotati di dimmerazione 0-10V/PWM/Rx + 12V di serie, i driver UFO della serie H8 possono essere collegati ad un modulo intelligente per trasformare istantaneamente l’apparecchio in un dispositivo di controllo intelligente. Consentono di regolare la potenza a 3 livelli tramite DIP switch e di selezionare funzioni avanzate come la regolazione della temperatura di colore (CCT) e l’angolo del fascio luminoso.

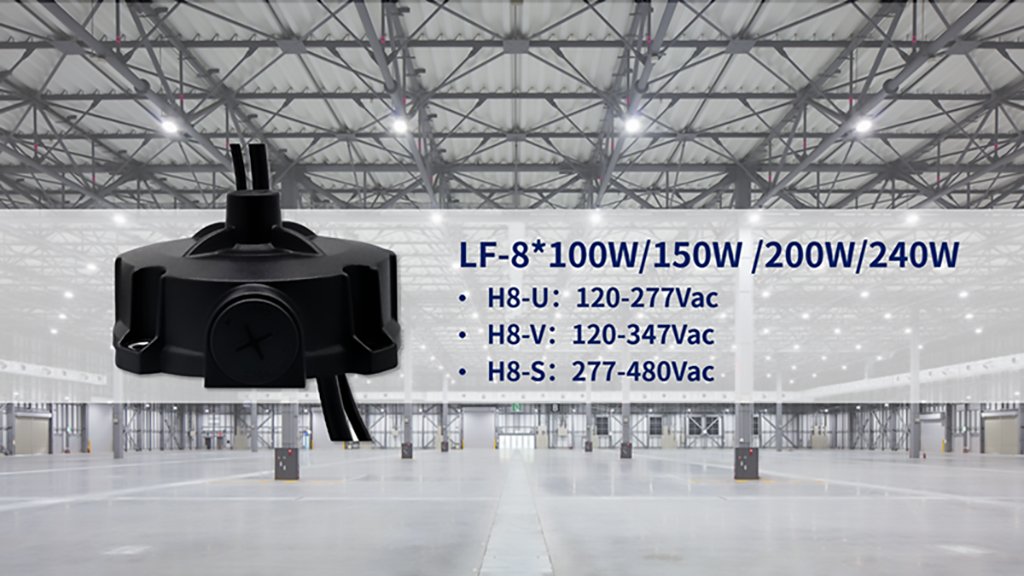

Sono attualmente tre i codici rilasciati da Lifud, differenti per tensione massima e standard di utilizzo:

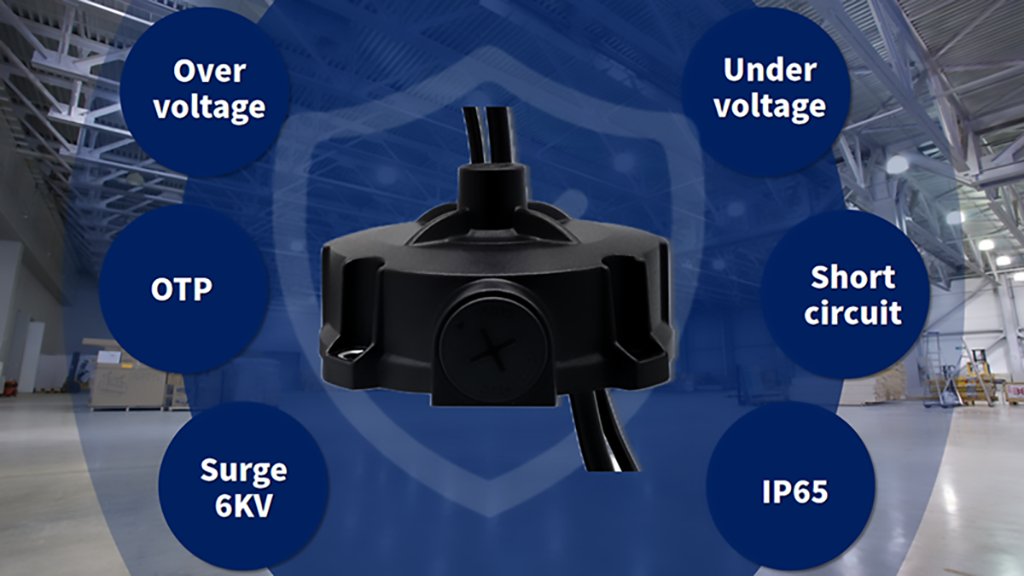

Di seguito, invece, proponiamo un’immagine che sintetizza i sei tipi di protezione che ne garantiscono un funzionamento stabile anche in ambienti particolarmente sfidanti.
